Лаборатория и контроль в металлообработке: методы, оборудование и сравнение

Введение: почему лаборатория — это не расходы, а страховка прибыли

Металлообработка сегодня перестала быть ремеслом, основанным на интуиции мастера и остроте его зрения. В условиях жесткой конкуренции, работы с высокопрочными сплавами (титановыми, жаропрочными никелевыми сплавами), внедрения аддитивных технологий и требований к прецизионности в микроны любая ошибка стоит дорого. Скол инструмента при чистовой обработке лопатки турбины или выход за допуск 5 микрон при изготовлении корпуса гидроцилиндра ведет к браку всей партии и срыву контрактных сроков.

Служба технического контроля (ОТК) и собственная измерительная лаборатория — это иммунная система производственного предприятия. Их задача — не просто поставить клеймо «годен», а собрать массив данных, предсказать износ оборудования, оптимизировать режимы резания и гарантировать заказчику соответствие химического состава металла заявленному сертификату.

В этом материале разобрана архитектура современной заводской лаборатории, сопоставлены классические и передовые методы неразрушающего контроля и метрологии, а также рассмотрено необходимое оборудование для каждого этапа производства — от входного сырья до финишной полировки.

Этап 1. Входной контроль материалов (IQC — Incoming Quality Control)

Ошибка на входе имеет кумулятивный эффект. Если в цех поступил титановый пруток с отклонением по химическому составу или сталь с неверно определённой твердостью, идеальный станок с ЧПУ изготовит геометрически точную деталь из неподходящего материала.

Способы и цели

• Подтверждение марки: исключение подмены дорогого сплава дешевым аналогом.
• Проверка макроструктуры: выявление усадочных раковин, ликвации (неоднородности состава), флокенов и волосовин.
• Определение механических свойств: проверка соответствия предела текучести σ_0,2 и ударной вязкости KCU, KCV требованиям ГОСТ или ТУ.

Оборудование

Стационарные оптико-эмиссионные спектрометры. Золотой стандарт металлургии. Метод основан на испарении малой дозы металла искровым разрядом в инертной среде — аргоне — и анализе спектра излучения. Позволяет определить содержание легирующих элементов Cr, Ni, Mo, V и Ti с точностью до сотых долей процента. Для химического анализа углерода, серы и фосфора требуются дополнительные ИК-ячейки.

Рентгенофлуоресцентные анализаторы (XRF). Портативные приборы применяются для экспресс-сортировки лома и проверки готовых изделий без разрушения поверхности. Ограничение метода — невысокая точность определения легких элементов, включая углерод.

Универсальные испытательные машины. Гидравлические или электромеханические стенды, например ZwickRoell и ИР 500, испытывают образцы-свидетели на растяжение, сжатие и изгиб. Результатом становится диаграмма «напряжение — деформация» вплоть до разрушения.

Маятниковые копры. Испытания по схемам Шарпи или Изода определяют ударную вязкость — способность материала поглощать энергию при динамическом ударе. Параметр особенно важен для деталей, работающих при низких температурах и в авиационной технике.

Твердомеры. Приборы Бринелля (HB), Роквелла (HRC/HRA) и Виккерса (HV) остаются классическим цеховым оборудованием. Современные модели используют автофокус и программную обработку, снижая влияние субъективной оценки оператора.

Этап 2. Межоперационный контроль геометрии и макроотклонений

После черновой обработки необходимо убедиться, что оставлен правильный припуск на чистовую операцию, а базовые плоскости выдержаны.

Что проверяют

• Линейные и угловые размеры.
• Плоскостность, перпендикулярность и параллельность.
• Качество сварных швов методом визуально-измерительного контроля — ВИК.

Оборудование

Штангенциркули, микрометры и нутромеры. Ручной инструмент высокой точности классов 0 и 1 по ISO. Цифровые модели могут передавать результаты в SPC и MES, исключая ручной ввод данных.

Координатно-измерительные машины. Трехосевые мостовые или портальные КИМ с контактными щупами, например Renishaw и Zeiss Contura, обеспечивают точность измерений до 1–2 мкм. Они подходят для сложных корпусных деталей, но требуют снятия детали со станка, установки и задания баз.

Лазерные трекеры и сканеры. Измеряют геометрию крупногабаритных объектов — станин прессов и секций фюзеляжа — непосредственно в цеху. Полученное облако точек сопоставляется с эталонной CAD-моделью.

Проекторы профиля. Оптические компараторы проецируют увеличенную тень детали на экран. Метод удобен для быстрой проверки сложного контура шаблонов, зубчатых колес и фасонного инструмента.

Этап 3. Финишный контроль поверхностных характеристик

На этапе чистовой обработки состояние поверхности влияет на усталостную прочность, коэффициент трения и герметичность уплотнений.

Контролируемые параметры

• Шероховатость: Ra, Rz и Rmax.
• Остаточные напряжения в поверхностном слое.
• Микроскопические трещины и следы прижога.

Оборудование

Контактные профилометры-профилографы. Алмазная игла перемещается по поверхности и фиксирует микропрофиль. Прибор дает количественную оценку параметра Ra — среднего арифметического отклонения профиля. Недостаток метода — риск повреждения зеркальных поверхностей и мягких цветных металлов.

Конфокальные и интерференционные микроскопы. Бесконтактные системы используют световые волны вместо механического щупа. Они измеряют сверхгладкие поверхности и строят трехмерные карты рельефа.

Анализаторы остаточных напряжений. Рентгеновский метод sin²ψ определяет напряжения в верхнем слое глубиной до 10–15 мкм. Для авиационных валов это критично: сжимающие напряжения увеличивают ресурс, а растягивающие ускоряют усталостное разрушение.

Этап 4. Неразрушающий контроль скрытых дефектов (NDT/NDE)

Задача неразрушающего контроля — обнаружить внутренние поры, непровары, закалочные трещины и расслоения металла без повреждения изделия. Это один из самых наукоемких блоков лаборатории.

Ультразвуковой контроль

Ультразвуковой контроль использует отражение высокочастотной звуковой волны от границы дефекта. Подходит для определения глубины и координат внутренних несплошностей.

Магнитопорошковый контроль

После намагничивания детали порошок скапливается в полях рассеяния над поверхностным или подповерхностным дефектом. Магнитопорошковый контроль (МПК) — это один из самых чувствительных и быстрых методов неразрушающего контроля.

Капиллярный контроль

Цветная или люминесцентная жидкость проникает в открытые трещины и после проявления делает их визуально заметными. Капиллярный контроль применяется в авиационной и космической промышленности, машиностроении, энергетике, химической и нефтегазовой отраслях, а также при контроле металлоконструкций и железобетонных изделий.

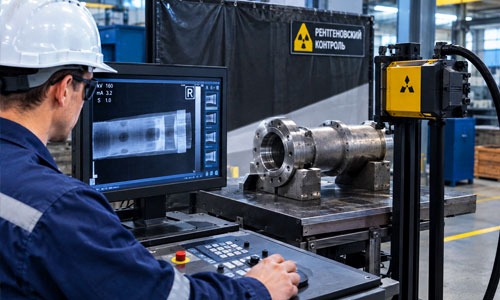

Рентгенографический контроль

Регистрирует различия в поглощении рентгеновского или гамма-излучения участками материала разной плотности. Персонал, выполняющий рентгенографический контроль (РК), обязан пройти специальное обучение и аттестацию в соответствии с действующими требованиями.

Сравнение основных методов неразрушающего контроля

Сравнительный вердикт эксперта

Универсального метода не существует. Схема контроля определяется технологией изготовления, материалом, геометрией изделия, предполагаемым типом дефекта и требованиями нормативной документации.

• Литые заготовки: первичен радиографический контроль для поиска крупных газовых раковин внутри тела детали.
• Сварные соединения сосудов высокого давления: применяется комбинация РК для контроля корня шва и УЗК методами TOFD или PAUT для проверки основного объема наплавленного металла.
• Термообработанные валы и шестерни: необходимы МПК в зонах концентрации напряжений, включая галтели, и УЗК для поиска закалочных трещин в сердцевине.
• Топливная аппаратура и гидравлика: капиллярный контроль выявляет сетку мелких термических трещин типа «рыбий глаз» на посадочных местах под седла клапанов и плунжерных парах.

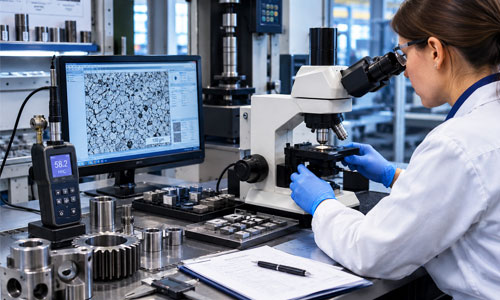

Этап 5. Металлографические исследования (структурный анализ)

Если геометрические и физические испытания пройдены, но деталь разрушается в эксплуатации, причина может находиться в микроструктуре материала. Что бы это выяснить, деталь проходит металлографию.

Способы

• Определение балла зерна по ASTM E112.
• Выявление неметаллических включений: сульфидов и оксидов.
• Оценка глубины обезуглероженного слоя.
• Анализ фазового состава: мартенсита, бейнита, феррита и перлита.

Оборудование

Отрезные станки и прессы. Применяются для подготовки темплетов — образцов — без перегрева и изменения исходной структуры материала.

Автоматические шлифовально-полировальные станки. Обеспечивают многоступенчатую подготовку поверхности до зернистости 0,05–1 мкм. Качество шлифа критично: случайная царапина может быть ошибочно принята за трещину.

Инвертированные металлографические микроскопы. Свет направляется сверху через объектив. Конструкция позволяет исследовать нетравленые поверхности и работать с тяжелыми образцами.

Растровые электронные микроскопы (РЭМ/SEM). Обеспечивают увеличение до 100 000×. В сочетании с энергодисперсионным анализатором EDS они позволяют исследовать тонкую структуру материала и химический состав микровключений размером менее 1 мкм.

Цифровизация лаборатории: LIMS и SPC

Современная лаборатория не может эффективно работать только с бумажными журналами. Данные должны поступать в единую систему управления лабораторной информацией LIMS — Laboratory Information Management System — и систему статистического мониторинга процессов SPC — Statistical Process Control.

Цель цифровизации: перейти от реактивной модели «сломалось — проверяем» к проактивному управлению качеством.

Программное обеспечение строит контрольные карты Шухарта в реальном времени. Если размер растачиваемого отверстия начинает постепенно смещаться к верхней границе поля допуска из-за теплового расширения шпинделя, система предупреждает оператора до появления брака.

Лаборатория становится аналитическим центром: она помогает оптимизировать режимы резания, прогнозировать износ оборудования, снижать расход инструмента и предотвращать серийные отклонения.

Заключение: синергия методов как залог нулевого брака

Эффективная служба контроля в металлообработке строится не на покупке самого дорогого прибора, а на выстраивании логичной цепочки проверок. Каждый метод должен применяться там, где его физический принцип дает максимальную чувствительность к ожидаемому дефекту.

Инвестиции в современную лабораторию окупаются снижением PPM — количества дефектов на миллион возможностей. Ультразвуковая томография с SAFT-реконструкцией позволяет визуализировать дефект в объеме, а электронная микроскопия — установить микроструктурную причину внезапного разрушения детали.

Контроль — не препятствие производительности, а инструмент конкурентоспособности машиностроения. Он обеспечивает воспроизводимость процессов и подтверждает, что каждая выпущенная единица продукции обладает заложенным расчетным ресурсом.
